一、新型曝氣機介紹：

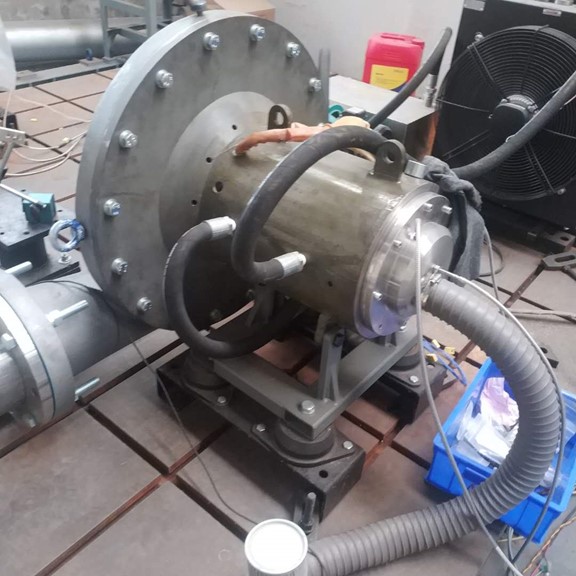

傳統曝氣機通過普通異步電機和變速箱完成高速微氣泡直接注入未經處理的污水中，這樣結構復雜，體積巨大，變速箱需呀需要保養，節能性比較差，而新型曝氣機可以通過同步電機直接驅動無需變速箱，如下圖所示：

二、曝氣機的原理

新型渦凹曝氣機（曝氣頭）是通過散氣葉輪，將“微氣泡”直接注入未經處理的污水中，在混凝劑和絮凝劑的共同作用下，懸浮物發生物理絮凝和化學絮凝，從而形成大的懸浮物絮團，在氣泡群的浮升作用下“絮團”浮上液面形成浮渣，利用刮渣機從水中分離；不需要清理噴嘴，不會發生阻塞現象。

三、 Vacon變頻器適于曝氣機的特點和效果

1）Vacon變頻器特點：

Vacon公司的NXP系列變頻器，與同類變頻器相比較，更為適合永磁同步電機。Vacon變頻器內部都安置了交流電抗器，可以在電網電壓瞬間波動時，保護變頻器的整流部分，同時也抑制了由于整流所產生的部分諧波電流對電網的影響，改善了輸入到變頻器的電流波形，增強了變頻器抵抗電網電壓浪涌的能力，同時交流電抗器還減小了由于諧波電流所產生的諧波電壓，減小了對同電源系統中的其他系統的影響。變頻器輸出電流波形為正弦波，波形畸變率小，非常適合同步電機。

Vacon變頻器采取了齊全的保護功能，這為適應各種的惡劣環境，達到高性能的要求提供了保證。例如：Vacon變頻器采用了三相輸出電流檢測，而不是常規的二相輸出電流信號檢測，因此變頻器能根據三相輸出電流的檢測值，計算三相輸出電流之和，較快地判斷變頻器的是否接地，達到接地保護的功能，從而使得同類變頻器制造出的低頻電源不能實現的輸出保護功能，在采用Vacon變頻器制造成的低頻電源上得以全部實現。另外，諸如過流保護、接地保護、欠壓保護、過壓保護、欠載保護、變頻器低溫/過熱保護、過熱保護、輸入/輸出相保護等保護功能也一應俱全。

2）Vacon變頻器效果：

Vacon在曝氣機上，可以達到25krpm,(417Hz),在這樣高速的情況下，工作穩定。傳統的曝氣機使用了普通電動機加變速箱，在使用了Vacon帶通的高速永磁同步電機工作，可以省去了變速箱，同時永磁同步電機又比傳統異步電機節能，又擁有較小的體積，便于安裝。在工作過程中，系統工作正常，完全可以替代傳統系統，同時節能效果明顯。

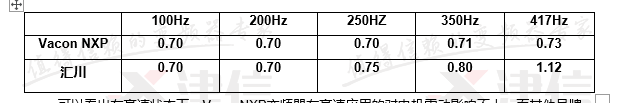

VaconNXP在同一系統下對比其他品牌變頻器效果(震動實驗)：

可以看出在高速狀態下，VaconNXP變頻器在高速應用的對電機震動影響不大，而其他品牌變頻器在高速應用時，會增加電機震動。高速應用在Vacon變頻器有完整的解決方案，NXP系列變頻器完全可以穩定應用在高速應用的場合，同時有良好的應用效果。

四、調試過程：

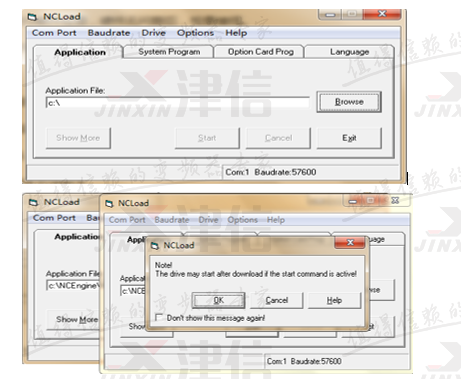

1) 打開NCLoad，下載HS599應用宏（0-599Hz高速宏）
